一、設備外觀及功能特點

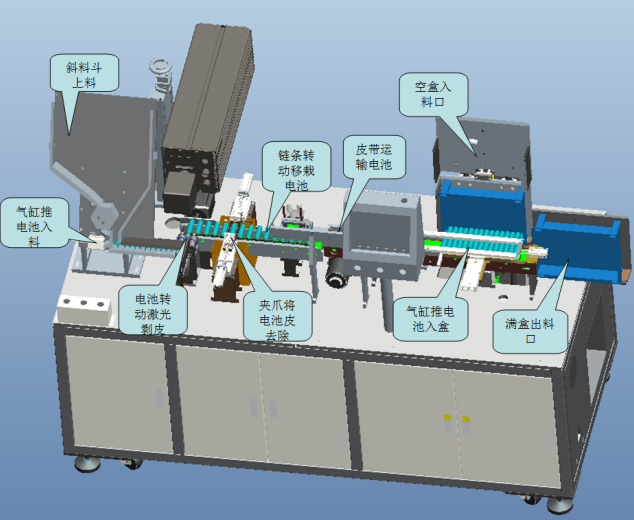

1、 設備外觀

　　備注：圖片僅供參考，以實物為準

　　2、設備功能：

　　(1)去除電池表面的PVC/PET膜

　　(2)整機效率：≥3600個/小時

　　3、設備特點：

　　(1)上料方式：手工裝電池到上料斗

　　(2)收料方式：自動收料入盒

　　(3)貼紙工位：1次削1個電池

　　(4)削皮方式：激光削皮

　　(5)控制系統：松下PLC+7寸MCGS觸摸屏

　　二、設備動作流程

　　人工將電芯裝入上料斗→氣缸推電池入料→電池入轉動位→激光削皮→氣缸推電池上鏈條→鏈條帶動電池一次走一格→夾爪正負極去皮→機械手抓取電池4個一組→皮帶運輸電池→電池自動裝盒→電池裝滿后滿盒空盒自動切換

　　三、設備技術參數

　　(1)工作電壓：AC 220V±10%/50Hz, 功率：≤5 KW

　　(2)工作氣源：0.5~0.7 Mpa(干燥氣體)

　　(3)貼紙分選整機效率：≥ 60PPM

　　(4)適應電池規格：18650成品電芯

　　(5)設備重量：約 400㎏

　　(6)設備合格率：≥99.5%

　　(7)設備稼動率：≥98%

　　(8)外形尺寸：2000(長)×1200(寬)×1600(高)mm

　　(9)設備框架材料：優質厚冷軋板，鋁型材制作。

　　四、設備配置清單

　　(1) PLC：松下 FPXH-C60T

　　(2)觸摸屏：7寸MCGS觸摸屏

　　(3)步進電機：興豐元

　　(4) 導軌滑塊：臺灣上銀

　　(5) 感應器：亞德客和松下等

　　(6) 軸承：日本NSK

　　(7) 氣缸：亞德克等

　　(8) 開關電源：臺灣明緯

　　(9) 按鈕報警燈：西門子

　　五、操作環境

　　1) 室內溫度：-30℃~50℃。

　　2) 室內濕度：RH<55%以下。

　　3) 工廠場地：無污染無強電磁干擾。

　　六、隨機附件

　　1)設備操作說明書

　　2)常用工具一套(內六角扳手、螺絲刀等)

　　七、驗收方案

　　1、發貨預驗收：發貨前賣方提前通知買方對設備進行預驗收。設備預驗收按照《技術協議》中的關鍵檢查項目和標準執行，設備通過預驗收后方可發貨，買方放棄預驗收的除外。

　　賣方發貨時間視為賣方的交付時間。

　　2、正式驗收時間：設備到達買方現場安裝調試完成后，需在15個工作日內啟動正式驗收，如果買方未能按規定時間內啟動正式驗收的，應在驗收期內出具書面通知告知賣方，否則默認為驗收合格。

　　3、正式驗收標準：

　　1)電池表面無刮痕、碰傷、擦傷，機器完好無損，無銹跡，無安全隱患;

　　2)設備能滿足技術協議中的功能、效率和技術參數;

　　3)符合本協議所列各項要求以及雙方另行約定的其他補充協議;

　　4)如設備有中華人民共和國國家標準或行業標準的，應同時符合國家標準和行業標準。

　　八、設備安裝調試及培訓

　　1.除另有書面要求外，甲方負責接收、開箱和搬運機器到安裝場所;并準備相關的電，氣到安裝場所。

　　2.乙方負責進行設備的安裝和調試。

　　3.安裝完畢后，雙方對其設備進行小批量試產合格并得到甲方的批準才能正式量產。

　　4.乙方免費為甲方相關人員進行培訓。內容包括設備的正常使用、維護保養、故障分析與排除、操作安全等。

　　九、售后服務

　　1、所有設備調試合格之日起計算質保期，整機質保期為12個月。在質保期內，賣方無償提供設備維護和更換零部件(易損件和人為因素?fù)p壞除外)，自接到服務通知2小時內賣方作出響應;對買方不能自行解決的問題，賣方人員應在48時內到買方現場進行維修。

　　2、質保期滿后，賣方對設備提供終身服務，僅收取合理的工時和交通費用，涉及設備相關配件的更換和購買，賣方僅收取成本費用。

　　十、其他說明

　　本協議僅為產品技術協議，保密、驗收，付款等相關要求在商務合同中詳述。
